肘形泵站模型模拟试验装置

(日期：2017年3月22日)

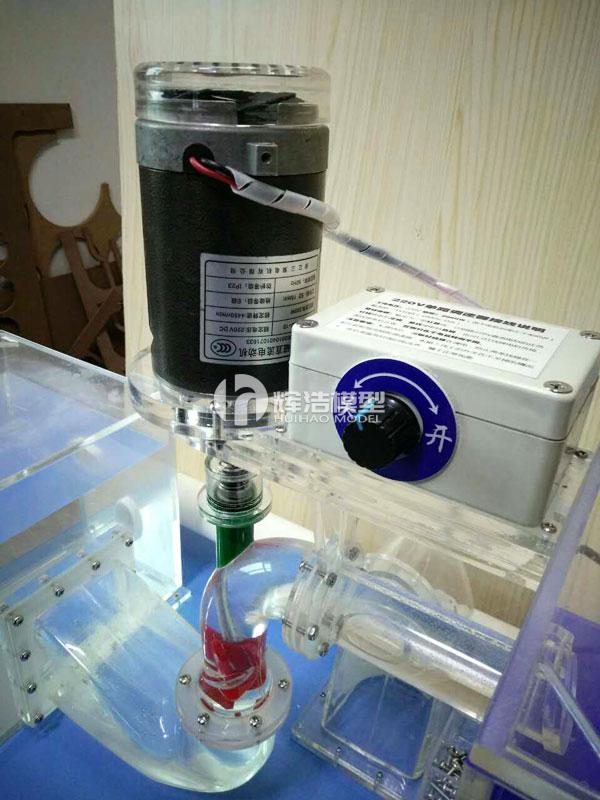

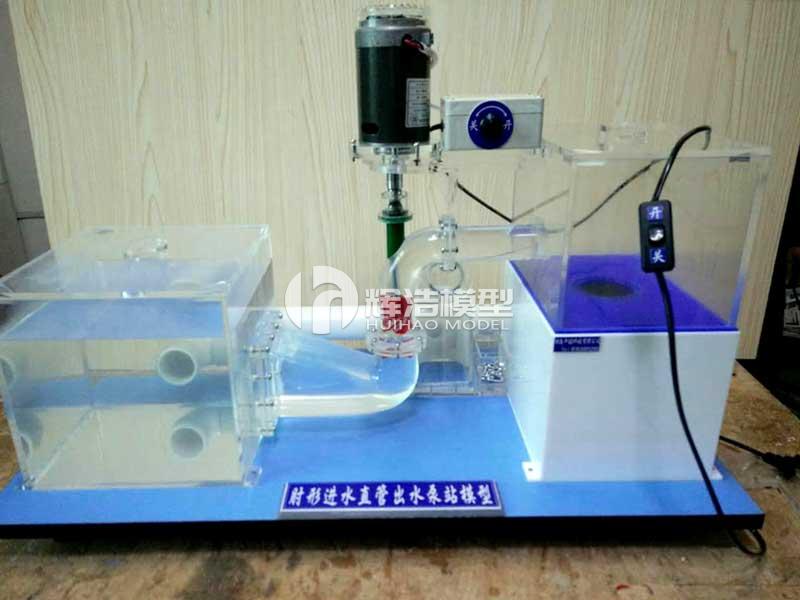

肘形泵站模型模拟试验装置又可以理解称为肘形进水直管出水泵站数值模拟实验装置模型，是2017年3月份由中国河海大学力学与材料学院设计的原型，由我厂采用合适的材料进行热塑压型制作，模具为按设计立体建模，并采用整块钢锭通过数控精雕加工而成，保证生产出来的产品内道与原型一模一样。泵站模拟装置模型的制作目的是以验证优化进出水流道的水力设计、提高水泵装置的效率，通过全透明化流道泵站模型与可调速马达模拟泵站运行，对该类型泵站的进、出水流道内部的三维流动进行了数值模拟,并对进出水流道内的流态及水力特性进行了初步分析，进一步的来验证泵段及泵装置内部三维湍流流动的控制方程。

肘形泵站为低扬程立式轴流泵站，该泵站广泛运用于南水北调东线工程中，该泵站具有扬程低、流量大、年运行时间长等特点。轴流泵水力模型,立式泵装置的流道分别采用了肘形进水流道和直管式出水流道。
